設計板式家具(家具板設計)的具體步驟是怎么樣的?




1 理解基本知識
1.1 “板式家具”中的“板”是什么板?
“板”是指人(ren)造(zao)板,我個人(ren)感(gan)覺(jue)刨(bao)花(hua)板比較常(chang)見(jian)(如下(xia)圖1所(suo)示),經過飾面(下(xia)圖2)和封邊(下(xia)圖3)處理的(de)(de)刨(bao)花(hua)板才能最終成為版(ban)式家具的(de)(de)基本零件,即所(suo)謂的(de)(de)“板”
1.2零件(每一塊“板”)怎么組裝起來?
需要用到五金件(jian),包(bao)括:連接件(jian)、滑道(dao)、鉸鏈等,具(ju)體如下:
(1)連接件

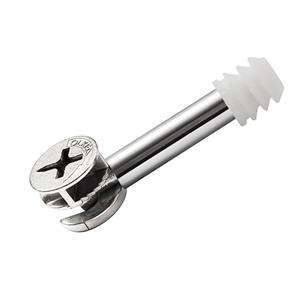

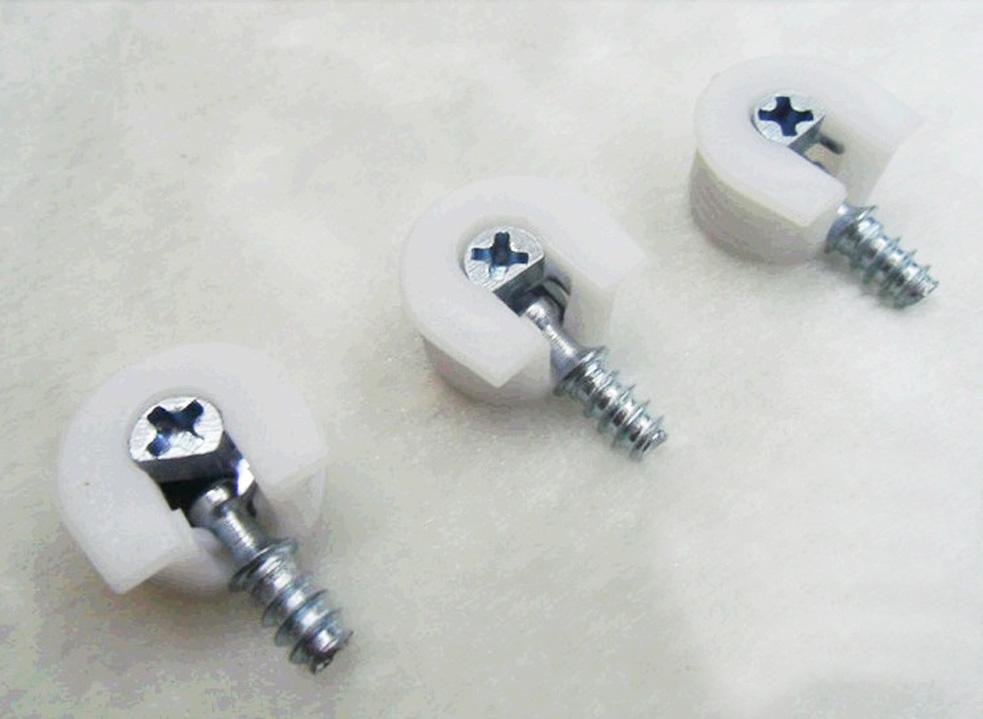

連接件(jian)用于板(ban)與板(ban)之(zhi)間(jian)連接,分為“三合(he)一(yi)”(圖(tu)1)連接件(jian)與“二合(he)一(yi)”(圖(tu)2)連接件(jian)。




(2)滑道和鉸鏈
不(bu)難理解,二者分別(bie)用于抽屜和柜門。
1.3什么是“32mm系統”?
32mm是(shi)一個距離(li),那(nei)么是(shi)什么之(zhi)間(jian)的距離(li)呢?,如(ru)1.2所(suo)述,板(ban)與板(ban)之(zhi)間(jian)的連接需(xu)(xu)要使用連接件,連接件的安裝(zhuang)需(xu)(xu)要一個一個孔,而32mm就是(shi)孔與孔之(zhi)間(jian)的最(zui)小(xiao)單(dan)位距離(li)(也(ye)就是(shi)一塊(kuai)板(ban)上,兩(liang)個孔之(zhi)間(jian)的距離(li)是(shi)32mm的整數倍)。
2 設計計算
下面用一(yi)個小型板式(shi)家具(一(yi)個柜子、一(yi)個抽屜)設計(ji)實例來說明,具體步驟(zou)可參考文章最后所(suo)列參考文獻,關于計(ji)算要(yao)點介(jie)紹(shao)很(hen)全面。
①板式家具連接形式與結構確定:
底板、拉條、旁板:三合一連接件;
門板、旁板:用(yong)杯狀暗(an)鉸鏈,且門板全(quan)蓋;
踢腳板、旁板:三合一連接件;
背板:插入旁板、底板、后拉條所開(kai)的槽(cao)內;
抽屜面板、旁板、背板:三合一連接件
抽屜底板:插入旁板(ban)、面板(ban)、背板(ban)所(suo)開的槽內(nei);
抽屜:滾輪式滑道。
②柜體設計
旁板(ban)(ban)(ban)主要(yao)孔(kong)(kong)位(wei)、尺寸及與相關零件的位(wei)置關系如(ru)下圖所示(shi),其(qi)中:D為柜(ju)深;H為柜(ju)高(gao);T為頂板(ban)(ban)(ban)厚;h為旁板(ban)(ban)(ban)高(gao);b為旁板(ban)(ban)(ban)寬(kuan);F為踢(ti)腳(jiao)板(ban)(ban)(ban)高(gao);G為吊緊螺(luo)釘安裝孔(kong)(kong)的孔(kong)(kong)距;M為水平方向(xiang)的結構(gou)孔(kong)(kong)數;;N為垂直方向(xiang)的系統孔(kong)(kong)數(注:M與N為整數)。


a.踢腳板
踢腳(jiao)板高度暫取(qu)80mm。
b.旁板
(1)高度
根據計算公式:
且已(yi)知H=490mm、T=16mm,則h=474mm,G=8mm,F=80mm。
計算得:N為11.8,取N為12;
當N=12時,為保(bao)證旁(pang)板(ban)高度為474mm,因此踢(ti)腳板(ban)高度修正為74mm,
(2)寬度
門板厚用dt表示,旁板的寬(kuan)度計算(suan)公式(shi)如下(xia):
且(qie)已知dt=16mm,D=410mm,則b=394mm;
計算得:M=4,即取M為(wei)(wei)4,因此旁板寬度為(wei)(wei)394mm
(3)其它
左右旁板上均(jun)開1個寬3mm、深8mm的槽,用于安裝(zhuang)背(bei)板。
c.頂板
根據(ju)柜(ju)寬450mm以及柜(ju)深410mm的要求,取頂板長度為450mm,寬度為410mm。
d.拉條、底板
(1)長度
根據柜寬450mm,減去兩塊旁板的厚度16mm×2=32mm,則底板、拉(la)條的長度為418mm。
(2)寬度
底板(ban)(ban)的(de)寬(kuan)度(du)應與旁(pang)板(ban)(ban)的(de)寬(kuan)度(du)一致(zhi)即為(wei)394mm;為(wei)使孔對(dui)稱,前(qian)后拉條寬(kuan)度(du)均設計為(wei)106mm;
(3)其它
底板、后拉條(tiao)上均開1個寬3mm、深(shen)8mm的槽,用于安裝背板。
e.背板
底板與后(hou)拉條間(jian)的凈高度368mm,加上插入槽的深度7mm×2=14mm,可得背板長度為382mm。
兩(liang)旁板間的凈寬(kuan)(kuan)度為418mm,加(jia)上插入(ru)槽(cao)的深度7mm×2=14mm,可(ke)得背(bei)板寬(kuan)(kuan)度為432mm。
f.門板(此部分尺寸確定在抽屜面板尺寸確定之后)
(1)寬度
門的形式為“全(quan)蓋”式,因(yin)此門寬(kuan)度的確定(ding)是(shi)以旁(pang)板(ban)最外(wai)沿(yan)為基準,即450mm。
(2)高度
門(men)高(gao)度尺寸的確定以底板最下沿(yan)為(wei)基準(zhun),此(ci)外,由于門(men)與(yu)抽屜面板之間(jian)(jian)要留1mm間(jian)(jian)隙,設計門(men)的高(gao)度計算(suan)為(wei)400-166-2-1=231mm。
③抽屜設計
根據計算依據,抽屜滑道厚(hou)度為(wei)12.5mm,長(chang)度為(wei)23mm。
a.面板
長度(du)與(yu)柜寬一致,為(wei)450mm,考慮上端余(yu)量,并(bing)確保下端位于旁(pang)板的32mm系統之上,高度(du)設計為(wei)166mm。
b.左、右旁板
長度設計(ji)為(wei)360mm,由于旁板(ban)上(shang)下(xia)兩(liang)面距(ju)(ju)離面板(ban)上(shang)下(xia)端(duan)均存在一(yi)定距(ju)(ju)離(距(ju)(ju)上(shang)端(duan)18mm,距(ju)(ju)下(xia)端(duan)16mm),因此旁板(ban)寬度設計(ji)為(wei)132mm。
c.背板
背板長度計算公式如下:l=旁板間距離-2×(滑道厚度+抽屜旁板厚)
即:l=418-2×(16+12.5)=361
因此,抽屜背(bei)板長度(du)(du)確定為(wei)361mm,而寬度(du)(du)與抽屜旁板一(yi)致為(wei)132mm。
d.底板
長度(du)為抽(chou)屜(ti)面(mian)板與(yu)背板之間距(ju)離344mm加上(shang)插(cha)入槽的深(shen)度(du)7mm×2=14mm,即344+14=358mm;寬度(du)為抽(chou)屜(ti)左(zuo)右(you)旁板距(ju)離361mm加上(shang)插(cha)入槽的深(shen)度(du)7mm×2=14mm,即361+14=375mm。
計算(suan)完之后,需(xu)根(gen)據計算(suan)數值畫好(hao)圖,然后就(jiu)可以根(gen)據圖紙進行制作了,實際上板式家具的(de)生產只需(xu)三(san)臺設(she)備,分別是電(dian)子開料鋸(ju)、封邊機、排鉆(現在(zai)被功(gong)能更為全(quan)面的(de)“加工中心”取代)。
